FBAR器件梯形结构

时间: 2024-10-08

浏览量: 194

本章介绍了FBAR器件梯形结构中,通过MEMS+建立参数化串并联模型,导入到CoventorWare中划分网格,接合Python脚本进行压电分析和结果处理过程。其中压电材料是ZnO,上下电极材料为铝。




图1 器件示意图

1.1.1.1MEMS+ FBAR参数化建模

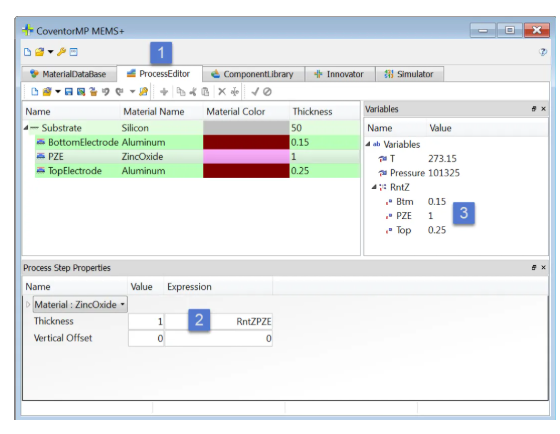

首先需要在MaterialDataBase中添加并修改对应材料参数,然后保存,进入ProcessEditor中定义器件工艺步骤,包括上下电极、压电材料的沉积过程,需要注意的是在工艺步骤中定义的沉积厚度是可以进行参数化的。

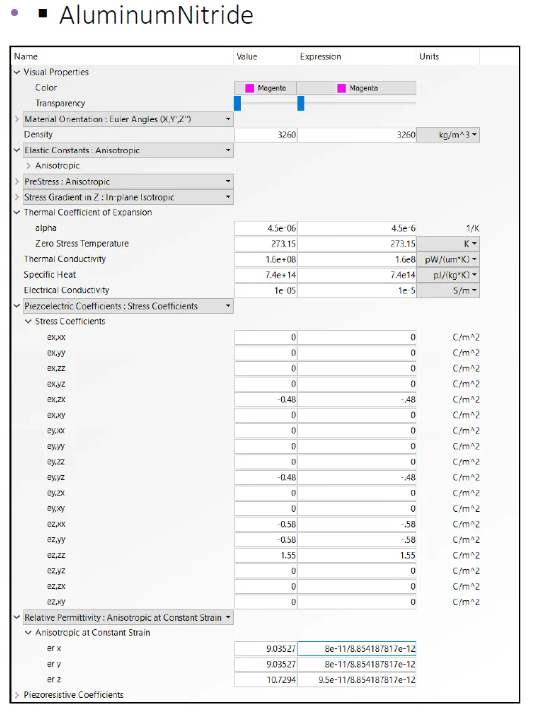

图2 材料定义


图3 工艺流程定义

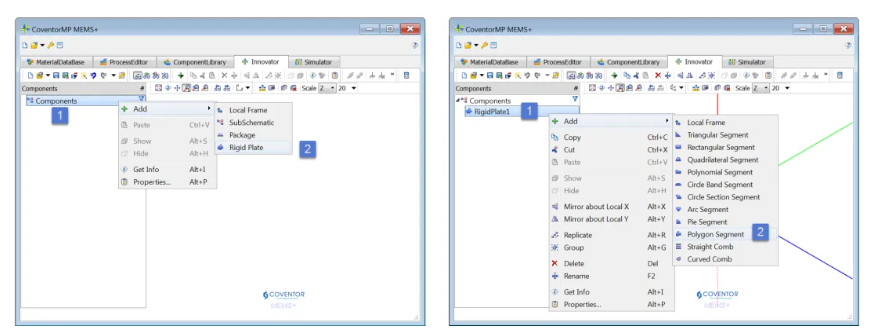

然后就可以利用定义的参数,采用RigidPlate单元在Innovator中建立FBAR参数化模型。


图4 模型搭建

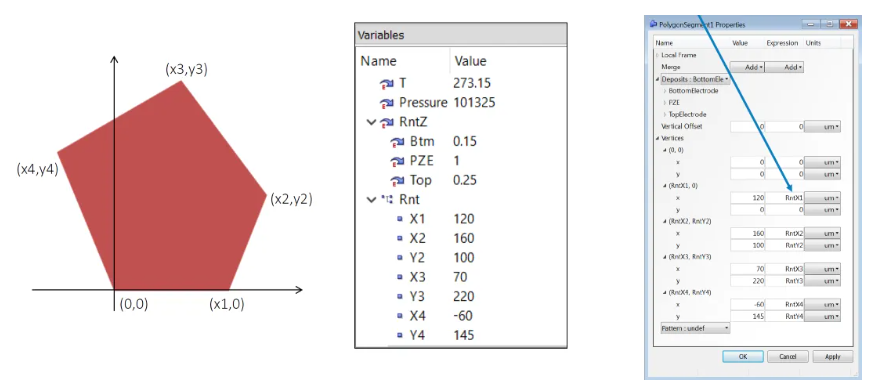

图5 参数化设置

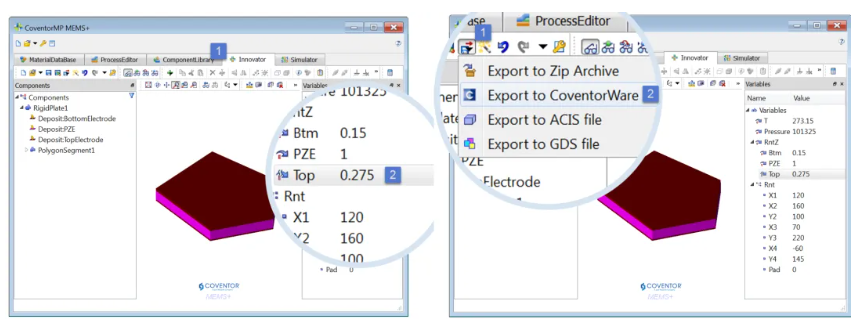

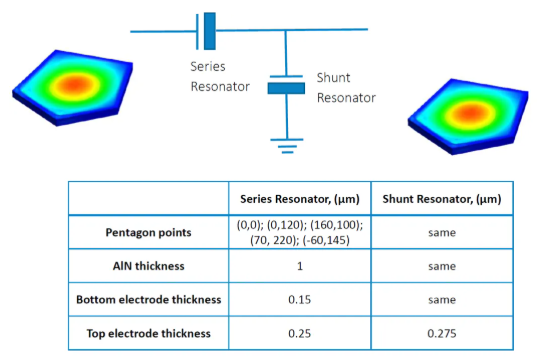

导出模型前,我们可以通过Top”这个参数将串联模型修改为并联模型,如图,注意到两个模型之间只有顶电极厚度区别,所以我们将Top的值修改为并联模型的0.275um,保存后导出到CoventorWare进行下一步分析。


图6 模型导出

1.1.1.2CoventorWare中网格划分

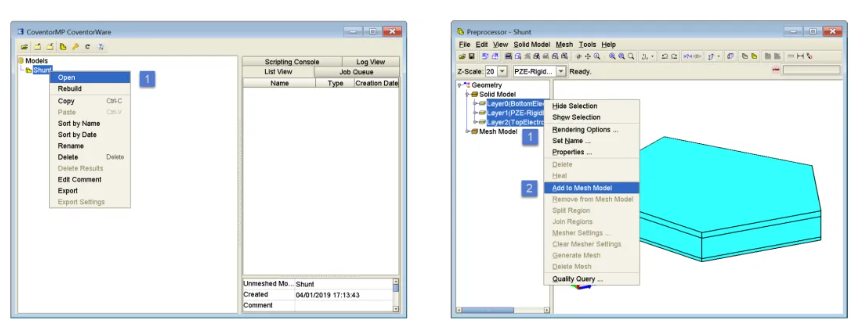

MEMS+中导入的并联模型打开,并把‘三明治’结构添加到网格划分的部分。需要注意的是,添加网格划分区域以后,会有两个导体和一个介电层模型存在。




图7 设置划分网格区域

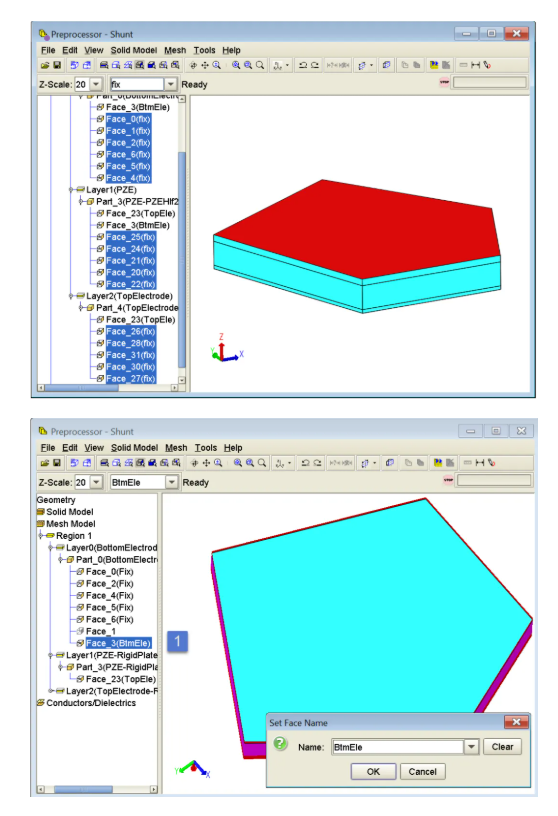

将周围15个面定义成fix的集合,以及将压电层上下表面定义为TopELeBtmEle,方便后面加载约束条件。





图8 定义面集合

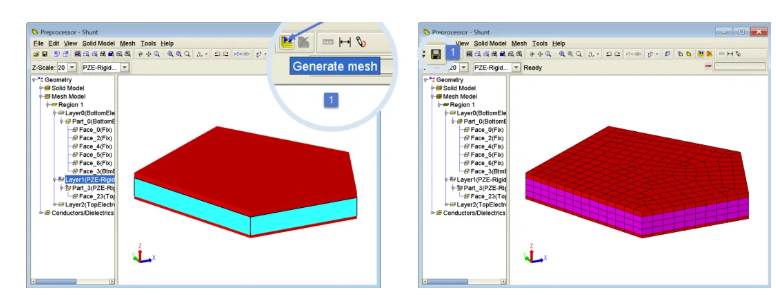

采用六面体主导的方法,水平方向上定义整体网格尺寸为12um,然后对中间压电层厚度方向上定义为0.3um的网格尺寸,划分好网格如图所示。




图9 网格划分

1.1.1.3FastPZE求解

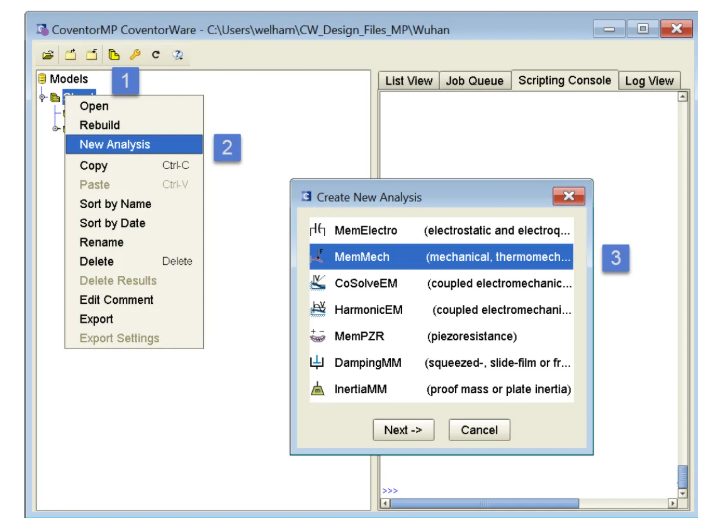

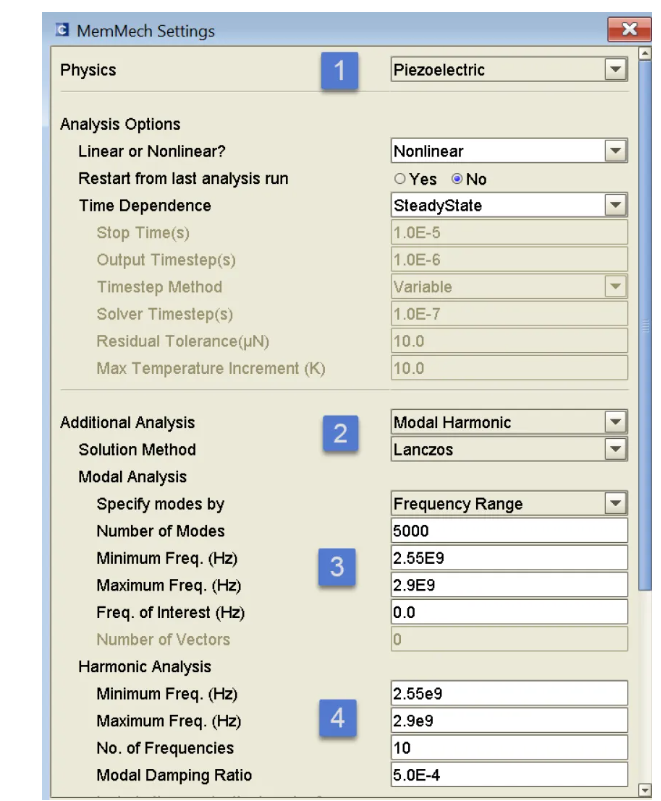

在提交给FastPZE求解器之前,需要设置模态和谐响应分析范围,如图所示。



图10 设置模态和谐响应分析

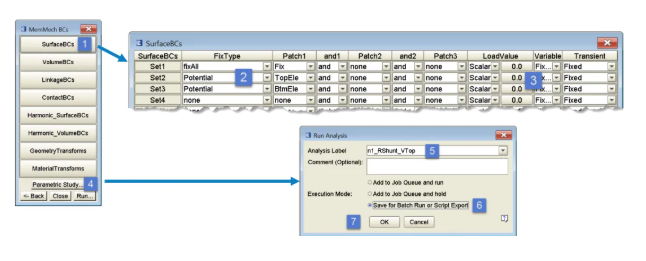

设置位移边界条件和电势边界条件,并保存为Python脚本。


图11 导出脚本

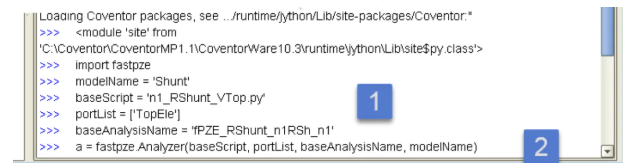

在命令窗口,首先导入FastPZE模块,然后输入之前导出的脚本、模型名称、顶电极名称、分析名称等,进行求解,如下图所示。


图12 导入FastPZE求解器并设置模型

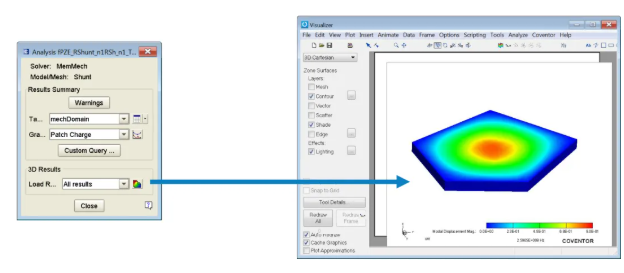

同样地,在结果后处理中可以查看谐振频率和对应振型。




图13 振型和频率

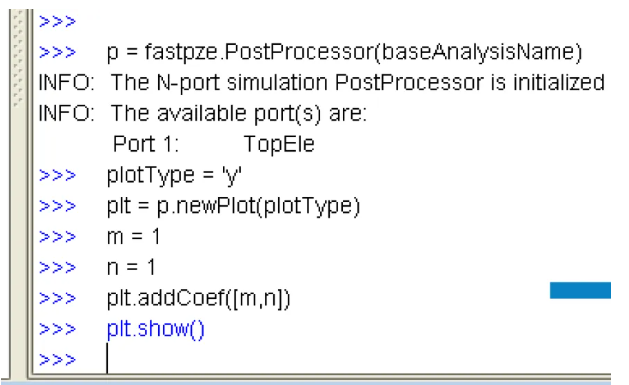

利用如下命令,绘出阻抗曲线如下。




图14 阻抗曲线

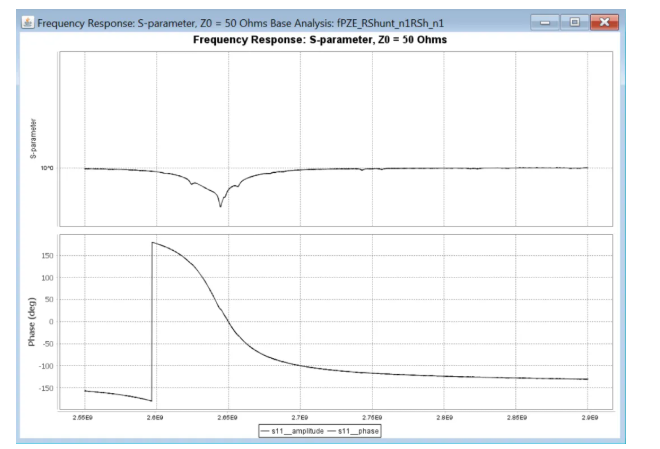

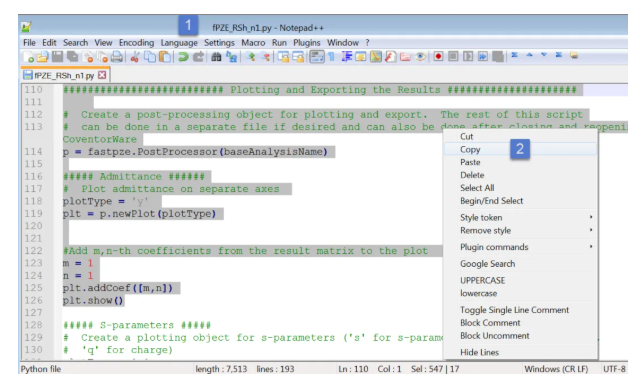

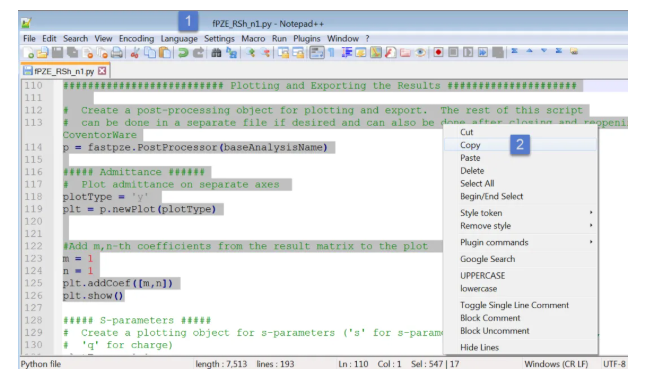

提取Python脚本110-126行命令,绘出S参数曲线如下。



图15 S参数

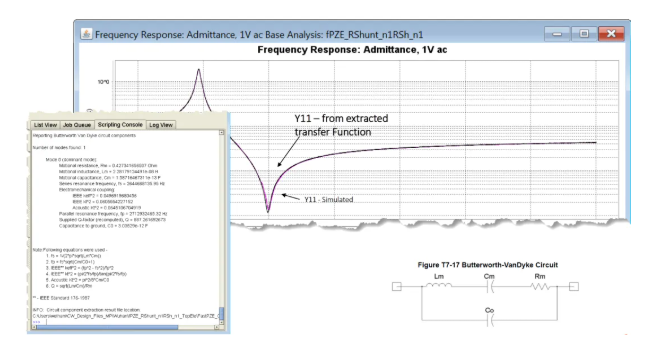

抽取BVD等效参数


图16 BVD等效参数提取

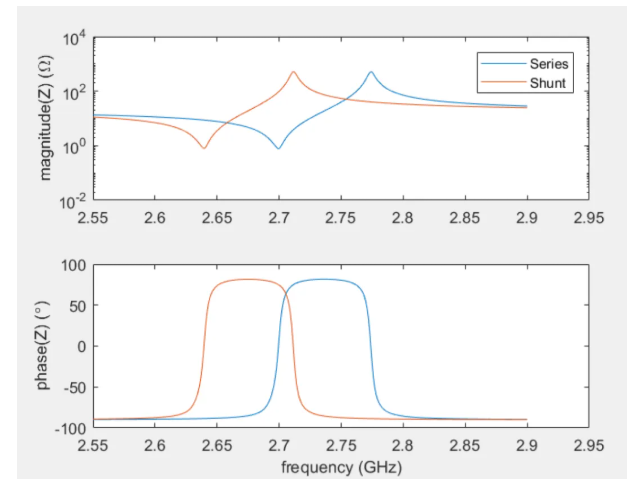

串并联器件阻抗曲线


图17 梯形结构串并联阻抗曲线
