MEMS（微电子机械系统）是一种集成了电子、机械和光学元件的微型系统。它具有广泛的应用领域，如生物传感、化学分析、光学成像和机器视觉等。在MEMS加工过程中，薄膜沉积技术是一种非常重要的工艺步骤。
薄膜是指材料在基板表面形成的厚度较小的层。薄膜厚度通常在几纳米至100微米之间。薄膜可以是单一的材料层，也可以是由多个材料层组成的复合材料层。薄膜的沉积过程可以分为两类：化学反应沉积和物理反应沉积。
化学反应沉积是利用化学反应在气态或液态组分中或与基板材料之间直接形成固态材料。其中最常见的化学反应沉积技术是化学气相沉积（CVD）。CVD技术可以在基板表面上沉积单一晶体、多晶体、非晶体或多层薄膜。另外，还有一些其他的化学反应沉积技术，如电沉积、外延和热氧化等。

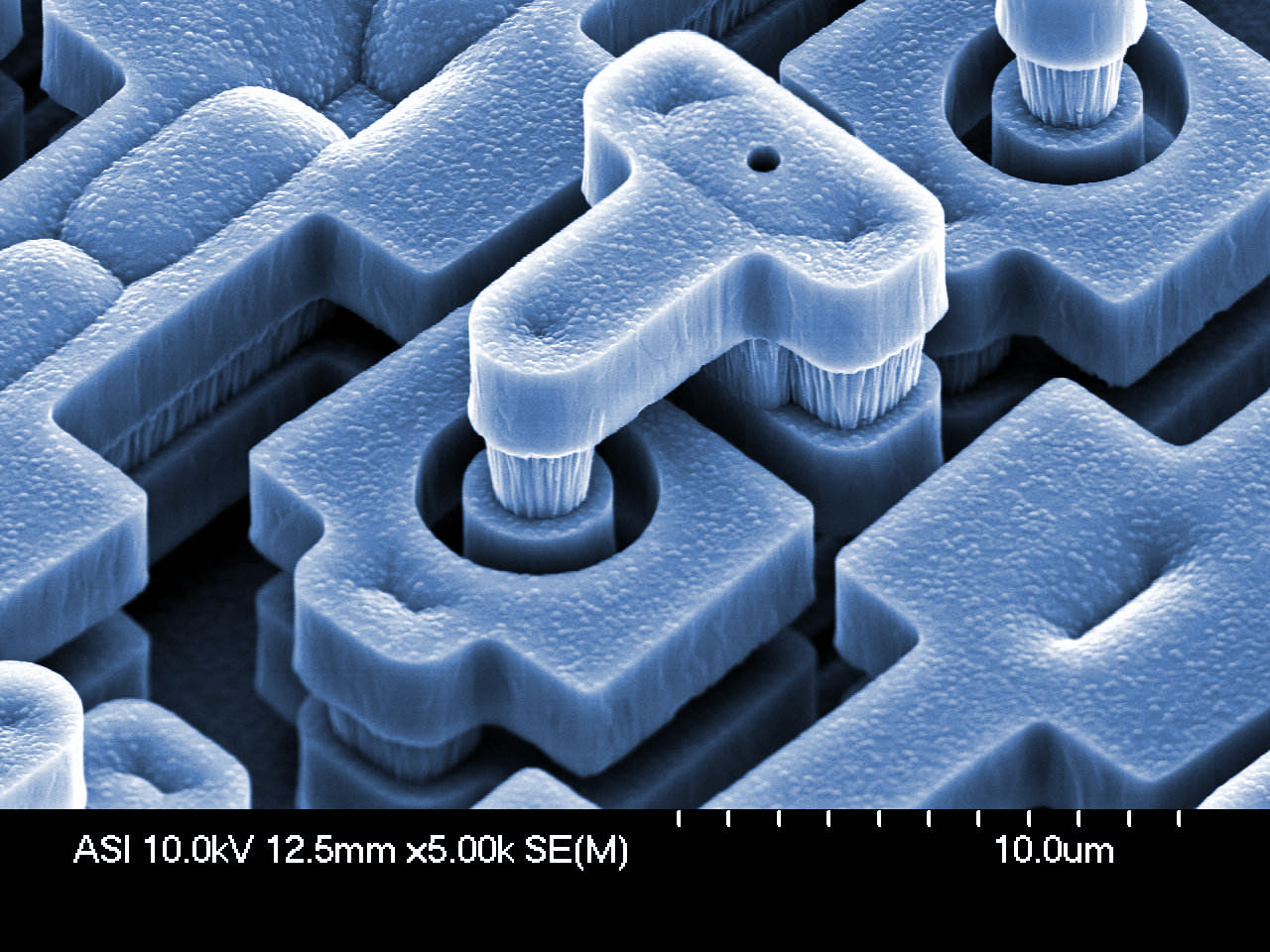

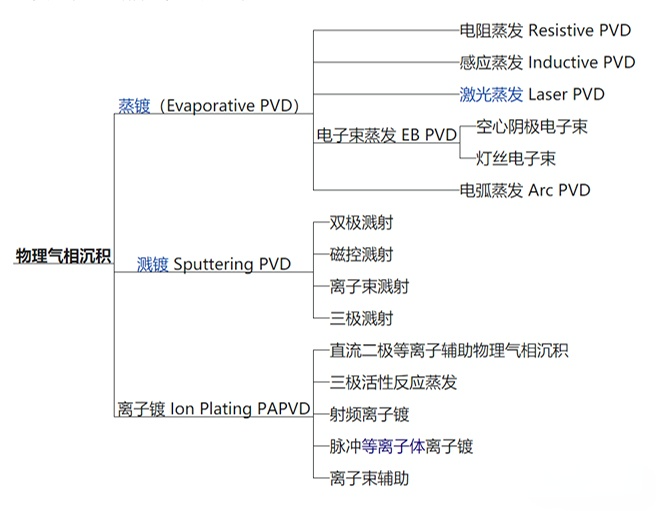

物理反应沉积是利用物理手段将材料从一个源传输到基板表面上形成薄膜。其中最常用的物理反应沉积技术是物理气相沉积（PVD）。PVD技术通常包括热蒸发、磁控溅射、电子束蒸发和激光剥落等。
在MEMS加工过程中，沉积技术的选择取决于所需的薄膜材料、结构和性质。同时，沉积工艺还需要考虑到工艺的控制、制备的成本以及沉积过程对环境的影响等方面的因素。
除了沉积技术外，还有一些其他的工艺步骤可以进一步改善薄膜的性质和质量。例如，可以利用表面处理技术改善薄膜的附着性能和化学惰性。另外，还可以通过退火、离子注入和化学处理等后续工艺步骤来改善薄膜的晶体结构、导电性能和光学性能等方面的性质。
