BAW谐振器的结构与工艺：实现射频滤波器微型化的核心路径

近十年来，微波无线通信技术狂飙突进，从移动通信（CDMA, UMTS, GSM）到全球定位（GPS, Galileo），从数据传输（WLAN, Bluetooth）到卫星通信，再到军用系统，无不依赖高性能射频器件的支撑。而滤波器、双工器、压控振荡器等关键器件的“心脏”，正是微波谐振器。

集成化困境：电磁波的尺寸瓶颈

随着芯片级封装（SOC）和系统级封装（SIP）技术的兴起，器件小型化与集成化成为必然趋势。然而，传统电磁波谐振器在RF/微波频段面临根本性挑战：其尺寸与电磁波波长成正比，在目标频段往往过大，无法满足现代集成需求。

声波破局：尺寸缩小4~5个数量级的奥秘

这一瓶颈催生了以声波作为能量载体的新一代谐振技术。声波在固体中传播速度比电磁波慢4~5个数量级，意味着在相同频率下，声波谐振器的尺寸可同比缩小4~5个数量级！这使得体声波谐振器（BAW） 得以达到标准集成电路工艺的尺寸要求，为射频滤波器的小型化和片上集成打开了大门。

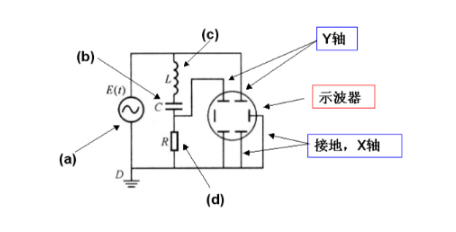

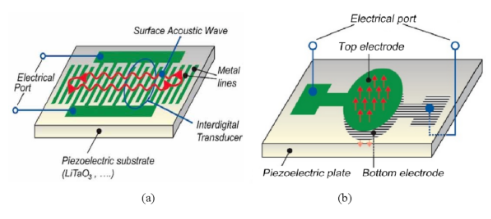

声波谐振器双雄：SAW 与 BAW

声波滤波器及双工器的核心单元谐振器，主要分为两大技术路线：

1. 声表面波谐振器（SAW）：

• 高频瓶颈：

   频率高于2GHz时，需要制作极细、极薄的叉指电极，工艺难度陡增且带来高欧姆损耗。

• 材料限制：

   依赖特定压电晶体基板，与标准硅基集成电路（IC）工艺不兼容。

• 原理：

   输入电信号通过交错换能器（IDT） 转换为沿压电基板（如LiTaO₃、LiNbO₃）表面传播的声波。

• 挑战：

2. 体声波谐振器（BAW）：

• 高频王者：

   工作频率轻松覆盖5GHz以上，上限可达10GHz左右（受限于超薄压电层的机械可靠性）。

• 工艺兼容：

   结构与制造工艺完全兼容标准的硅（Si）或砷化镓（GaAs）晶圆加工技术，为在单芯片上集成有源器件（如放大器）和无源滤波器（如双工器）铺平了道路，是实现高集成度射频前端模块（FEM）的关键。

• 原理：

   声波在压电材料体内沿厚度方向传播，谐振频率主要由压电层的厚度决定。

• 优势：

BAW技术两大门派：FBAR与SMR

根据谐振能量限制方式，商用BAW谐振器主要分为两种结构：

1. 薄膜体声波谐振器（FBAR - Film Bulk Acoustic Resonator）：

• 核心结构：

   在基底上刻蚀出深度约2-4μm、尺寸约100-300μm的空腔，使包含压电层和电极的核心谐振结构悬空于腔体之上。

• 能量限制：

   声波能量被限制在悬空的薄膜结构内部，避免向基底泄露。

2. 固体装配型谐振器（SMR - Solidly Mounted Resonator）：

• 核心结构：

   在基底与底部电极之间，构建一个由高低声阻抗材料（如钨(W)/二氧化硅(SiO₂) 阻抗比~4:1，氮化铝(AlN)/SiO₂ 阻抗比~3:1）交替堆叠而成的布拉格反射层。

• 能量限制：

   布拉格反射层犹如声学“镜子”，将试图向下传播的声波反射回核心谐振区域，大大减少能量向基底的耗散。

结语：声波谐振器引领射频前端未来

BAW技术，尤其是FBAR和SMR结构，凭借其卓越的高频性能、微小的尺寸以及与标准IC工艺的兼容性，已成为实现5G/6G及未来更高频段、更高性能、高度集成化射频前端模块的基石。它们在智能手机、基站、物联网设备等领域的滤波器、双工器中扮演着无可替代的角色，持续推动着无线通信技术的边界。这场发生在芯片内部的“声学革命”，正在静悄悄地重塑我们的连接世界。
