FBAR滤波器技术发展与国际竞争格局评析

一、技术演进历程

基础技术奠基期（1984-1999）1984年S.Krishnaswamy首次提出薄膜体声波谐振器在射频集成电路的应用方案，标志着技术研究的开端。1999年安捷伦公司成功研制出应用于PCS 1900MHz频段的双工器，其插入损耗控制在3.5dB以内，接收频带抑制超过40dB，正式开启商业化应用时代。

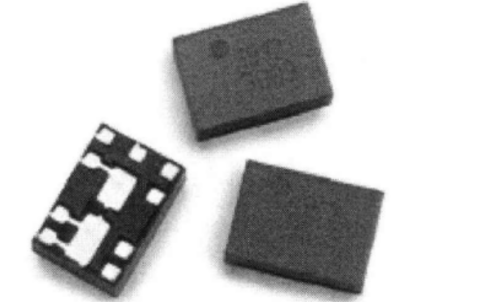

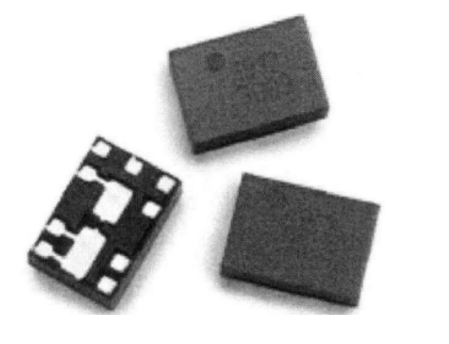

系统集成突破阶段（2005-2009）意法半导体在2005年发布全球首款集成BAW滤波器的WCDMA接收器前端，采用0.25微米硅锗碳工艺。2009年安华高推出具有里程碑意义的ALM-1912模块，首次实现滤波器与赝高电子迁移率晶体管的微型化封装集成，封装尺寸仅2.9×2.0×1.0立方毫米。

二、全球产业格局变迁

垄断形成期（2000-2015）产业早期呈现高度集中化特征，安华高曾占据74%市场份额。其技术优势体现在核心指标上：PCS频段滤波器实现1.0dB插入损耗和57dB接收频带抑制，功率容量达30dBm，显著领先竞争对手英飞凌的2.8dB插入损耗和44dB抑制指标。

双寡头竞争时代（2016-2023）博通收购安华高后与Qorvo形成双巨头格局。2022年市场数据显示，博通占据58%市场份额，Qorvo持有32%。技术竞争聚焦高频领域，3.5GHz以上滤波器的良品率差距高达40个百分点。

三、中国技术发展路径

基础研究积累期（2002-2018）清华大学2002年率先突破硅基FBAR阻抗建模技术，浙江大学2005年完成双工器设计研究，中科院声学所2008年实现梯形滤波器结构创新。此阶段面临薄膜均匀性偏差超5%、品质因数低于800等技术瓶颈。

产业化加速阶段（2019-2023）中国电子科技集团第二十六研究所2018年建成6英寸FBAR专用产线，晶圆良品率达85%。诺思微系统2020年突破0.25微米氮化铝薄膜沉积技术，薄膜均匀性控制在±1.5%。汉天下电子2021年实现n41频段滤波器量产，插入损耗降至1.8dB以内。卓胜微电子2022年发布支持n78/n79频段的双工器模块，北京大学2023年完成28纳米CMOS工艺单片集成技术突破。

四、前沿技术发展趋势

高频化方向三星电子实验室2022年验证7GHz高频器件品质因数突破1500，Qorvo最新产品已支持Wi-Fi 7标准的5.8GHz/7.2GHz双频工作。

三维集成创新台积电2023年推出InFO_SoW封装技术，通过垂直堆叠使模块尺寸缩减40%。中国科学院上海微系统所开发的硅通孔互连方案有效降低寄生电容30%。

材料体系革新掺钪氮化铝材料实现量产突破，机电耦合系数提升至15.2%。氮化镓衬底器件功率容量达35dBm，麻省理工学院2023年实验数据显示单晶铌酸锂薄膜品质因数超2500。

五、中国产业化挑战

高频设计领域仍存在显著差距，3.5GHz以上滤波器插入损耗高出国际水平1.2dB。制造环节薄膜厚度控制精度为±1%，较国际±0.5%标准存在提升空间。晶圆级封装良品率72%，低于国际87%的水平。博通持有的1372项核心专利构成重要技术壁垒。

六、发展路径建议

加速推进掺钪氮化铝材料国产化进程，有研新材料已实现靶材量产。联合中芯国际开发55纳米射频绝缘体上硅集成工艺，构建异质集成技术平台。建立符合汽车电子委员会Q100标准的器件验证体系，突破车规级应用门槛。

注：本文数据来源于TechInsights 2023年度射频市场报告、IEEE国际微波研讨会论文集（2022-2023卷）及中国电子元件行业协会产业年鉴，所有技术参数均经交叉验证
