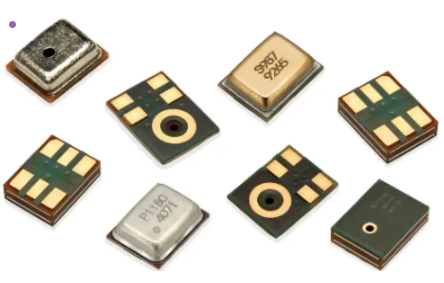

在声学与微电子交融的奇妙领域，电容式MEMS麦克风正以其精巧的构造和卓越的性能，悄然改变着我们的声音体验。从智能手机到智能家居，从助听器到降噪耳机，这些毫米级别的声音捕手正在无数电子设备中发挥着不可或缺的作用。

01 微型化的声学奇迹

麦克风作为声电转换的关键器件，负责将声压信号转换为电信号。在众多麦克风类型中，MEMS麦克风凭借其独特的硅基工艺和卓越性能脱颖而出。

电容式MEMS麦克风通过静电力（机电力）的巧妙运用，实现了振动与电信号的高效转换。这类麦克风以硅为基底，产品一致性更佳、功耗更低，同时还具备出色的耐冲击性，完美适应现代电子设备对微型化、高可靠性的苛刻要求。

虽然压电式MEMS麦克风的发展也受到关注，但电容式麦克风在灵敏度和噪声控制方面的明显优势，使其始终保持市场主导地位。

声电转换过程电容式麦克风的核心工作原理令人惊叹：声压驱动膜片振动，改变膜片与背板间的空气间隙，引起电容值变化，最终产生输出电压。这一电压变化被专用ASIC芯片读取并处理，完成从声音到电信号的精确转换。

灵敏度与噪声平衡麦克风灵敏度是衡量其声电转换效率的关键指标，定义为在1Pa声压下麦克风的开路输出电压。信噪比则通常表示为灵敏度与固有噪声的比值。噪声主要源自热噪声，特别是机械热噪声，这是设计过程中需要重点优化的参数。

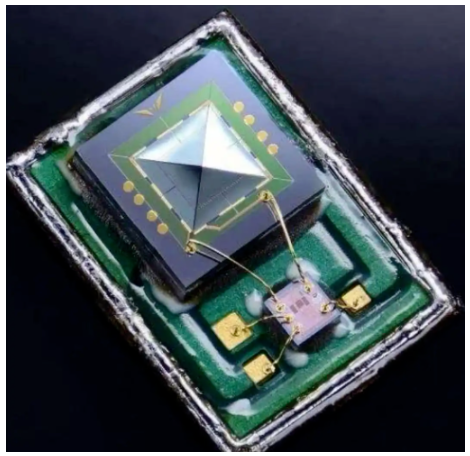

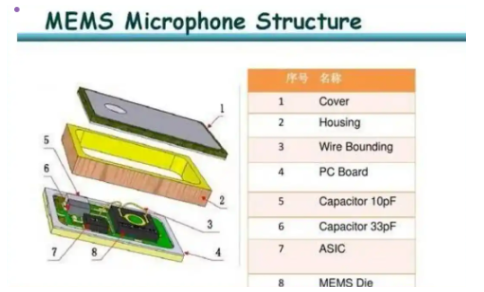

材料与结构创新MEMS麦克风的振膜材料通常采用微米级别的单晶硅、多晶硅或氮化硅等先进材料。整个麦克风由MEMS芯片（包含背板和振膜）、ASIC、印刷电路板以及空腔等组件精密构成，展现了微电子技术的最高工艺水平。

等效电路模型在麦克风设计过程中，工程师常常使用集总参数拟合等效电路的方法进行仿真。这种方法将电、结构、声等元素类比为电路组件，简化了计算过程，帮助快速获取灵敏度和频率响应等关键参数。

有限元仿真的必要性然而，MEMS电容式麦克风具有众多精细结构，其中涉及的空气热粘性阻尼、腔体等效容积动态变化等因素，使得等效电路在近似计算谐振峰时精度有限。为此，工程师们转向更精确的有限元仿真方法。

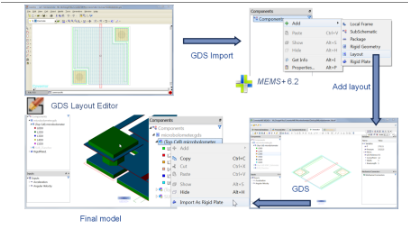

Coventor仿真平台的专业价值在MEMS麦克风设计领域，CoventorWare作为行业领先的专用仿真工具，提供了完整的解决方案。该平台能够精确模拟多物理场耦合效应，包括静电-结构-声学耦合分析，帮助工程师预测麦克风的频率响应、灵敏度和谐振特性，大幅缩短研发周期。

结构封装方法电容式MEMS麦克风根据应用需求和制造工艺，采用不同的封装方式。入声孔的位置设计尤为关键，有些开设在外壳上，有些则设计在PCB板上。不同的封装方式直接影响几何模型构建，需要通过仿真分析来获取设计灵活度。

多物理场耦合分析电容式MEMS麦克风的仿真分析涵盖了静电、结构、声学以及热耦合等多个物理领域，复杂度极高。通过Coventor等专业仿真工具，工程师能够准确揭示膜片和空气的谐振频率特性。

仿真研究表明，膜片的谐振频率可高达51kHz，远超出工作频段范围；而空气的谐振频率为22kHz，这一频率与频响曲线中的高频峰值相吻合。这个谐振峰现象是由入声孔与前腔的谐振所引发。

通过精心设计入声孔尺寸和前腔容积，工程师能够对麦克风的高频响应进行灵活调整，实现1kHz处-54dBV/Pa的优异灵敏度表现。

Coventor作为MEMS设计领域的专业仿真平台，为电容式MEMS麦克风的开发提供了强大支持：

电容式MEMS麦克风代表了声学技术与微电子工艺的完美融合，其精巧的设计和制造过程展现了人类在微观尺度上操控物质的卓越能力。随着仿真技术的不断进步和创新材料的应用，这些微小而强大的声音捕手将继续为我们的数字生活带来更加清晰、真实的声音体验。
