一、MEMS基础定义与核心定位

MEMS即微机电系统，英文全称为Micro-Electro-Mechanical Systems，核心是将传统常规尺寸的物理机械结构与电子电路，同步微缩至微米乃至纳米尺度，再将两类核心单元高度集成在同一块晶圆之上，实现机械功能与电子功能的微观融合。

如果把传统集成电路芯片比作电子设备的“大脑”，主要承担电信号层面的运算、存储与逻辑处理工作，局限于虚拟电信号世界运转；那么MEMS就是电子设备的“五官”与“手脚”，负责连接现实物理世界与电子信号世界，完成外界感知与实际动作执行，是打通虚拟信号与现实物理场景的关键核心。

二、MEMS四大核心组成模块

一套完整的MEMS系统，由四大相互协同的微观功能模块构成，各司其职且缺一不可，具体功能划分如下：

1. 微传感器：承担核心感知功能，具备极高的微观探测灵敏度，能够精准捕捉外界各类非电学物理量，涵盖运动状态、压力、光线、声波、温度、物质浓度等多种维度，再将这类无法直接被电路识别的物理信号，稳定转化为标准电信号，为后续处理提供基础数据。

2. 微执行器：承担核心动作执行功能，负责接收微电子电路传输的指令电信号，将电信号指令转化为真实可触的微观机械运动或物理动作，是MEMS系统落实“行动”功能的核心单元，实现从信号到物理动作的转化。

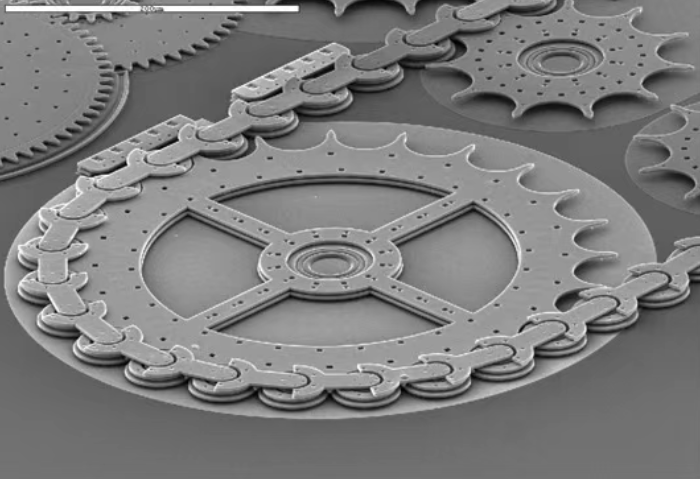

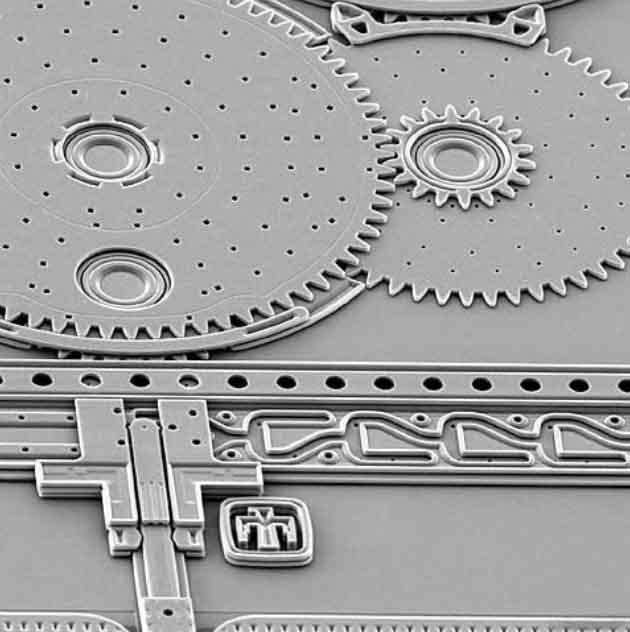

3. 微结构：作为整套系统的物理支撑骨架，是微传感器与微执行器的载体与运动基础，包含各类肉眼无法观测的微观机械部件，比如微型悬臂梁、微米级传动构件、弹性震动薄膜等，为微观机械运动提供结构保障。

4. 微电子单元：承担信号处理与指挥控制功能，核心为专用集成电路，主要负责放大、筛选、解析传感器采集到的微弱原始电信号，剔除干扰信息后形成精准指令，再统筹指挥微执行器完成对应动作，是整套系统的“微观指挥中枢”。

三、MEMS与传统芯片的工艺核心差异

MEMS的生产制造同样依托半导体晶圆厂完成，也会用到光刻、刻蚀、薄膜沉积等半导体基础工艺，但二者的制造逻辑与核心思路有着本质区别，具体差异十分鲜明：

传统集成电路工艺更像是“平铺搭建平房”，核心是在晶圆表面逐层平铺铺设金属线路与介质层，整体结构以平面延展为主，侧重平面电路的搭建与集成，不涉及深层的立体结构加工。

MEMS工艺则属于“3D立体微观雕刻”，加工思路更为复杂，不仅要在晶圆表面做层级铺设，更需要向下进行深层加工。比如通过深反应离子刻蚀工艺在硅片上加工出深层微观孔洞，再借助牺牲层工艺掏空底层冗余材料，释放出悬臂梁、微型传动件等可自由活动的微观机械结构，实现立体式、可运动的微观系统搭建。

四、日常生活中的MEMS应用场景

MEMS器件属于微观尺度部件，日常无法用肉眼直接观测，但早已深度融入生活方方面面，各类常用设备都离不开其核心支撑：

1. 智能便携设备：支撑设备屏幕自动旋转、体感交互的运动感知器件，保障语音传输清晰的微型声学传感部件，都是MEMS技术的典型应用。

2. 车载电子领域：车辆碰撞时触发安全防护机制的碰撞感知器件，实时监测车辆轮胎运行状态的压力监测器件，保障行车安全的核心微观部件均为MEMS。

3. 光学投影领域：各类投影设备的核心成像部件，依托海量微观镜片高速翻转调控光线投射，实现清晰稳定的光学成像，核心原理正是MEMS微观运动与光学调控的结合。

4. 医疗检测领域：微观流体控制与生化检测器件，可在微米级微观通道内，对微量生物样本完成高精度生化分析，大幅提升医疗检测的精度与效率。
